Система управления производством
кабельных сборок и жгутов
“Орбита”
Набор фактов о системе:
-
Система построена на базе платформы .Net Framework (4.5.2)
-
Язык программирования C#
-
Клиент-серверная архитектура (HTTP API)
-
СУБД PostgreSQL
-
Развертывание системы на предприятии посредством технологии ClickOnce
Модули системы "Орбита":
Приложение “Сервер Орбита”
В составе сервера реализована веб-служба для подключения клиентских приложений, посредством которой все приложения из технологического бюро и цеха получают данные из системы и передают данные в систему. Сервер обеспечивает хранение данных, авторизацию пользователей, формирование очереди заданий для каждого рабочего места. Сервер устанавливается как служба Windows.
Приложение “Технологическая подготовка”
Приложение обеспечивает доступ к справочникам и базе жгутов, а также возможность редактирования технологических процессов и технологических моделей жгутов.
Справочники: пользователи, рабочие места, операции, материалы и комплектующие, провода и соединители, оборудование и инструменты.
Редактор технологических процессов
Модуль предоставляет специализированный интерфейс для редактирования технологического процесса на изделие и обеспечивает следующие возможности:
-
Формирование маршрутной карты и комплектовочной карты с использованием справочников и типовых инструкций (переходов) к операциям с возможностью импорта спецификации на жгут из файлов (XML, XLSX) или из информационных систем предприятия
-
Задание нормативной трудоемкости и межоперационного времени для операций в маршрутной карте
-
Добавление файлов к жгуту или отдельным операциям (НТД, ОСТ, КД на жгут, ТТП, инструкции по работе с оборудованием), которые будут доступны операторам на рабочих местах в ходе выполнения технологических операций
-
Экспорт технологического процесса в печатную форму по ГОСТ
Редактор технологических моделей жгутов
Модуль предоставляет специализированный интерфейс для редактирования технологической модели жгута. Технологическая модель жгута может содержать следующую информацию:
-
Топология жгута с указанием размеров ветвей и адресов
-
Схема раскладки жгута, места установки держателей проводов
-
Соединители жгута
-
Провода и перемычки
-
Информация о лентообмотке/оплетении ветвей жгута
По заданной топологии и размерам сборочного плаза оператор формирует схему раскладки жгута, которая может быть экспортирована в чертеж формата DXF для печати на плоттере. Данные из технологической модели жгута используются для автоматизации производственных процессов в ходе выполнения технологических операций. При наличии данных по жгуту в цифровом виде возможна реализация импорта данных в систему Орбита.
Приложение “Управление производством”
Приложение обеспечивает следующие возможности:
-
Формирование производственных заданий
-
Запуск жгута из производственного плана в изготовление с детализацией распределения операций из маршрутной карты по рабочим местам
-
Операционное управление производственным процессом (управление приоритетами производственных заданий и отдельных экземпляров жгутов, перенести операцию на другое рабочее место и т.д.)
-

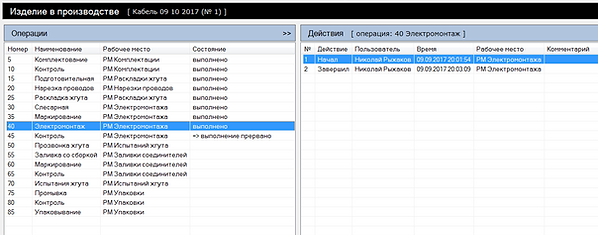

Контроль и мониторинг производственного процесса с возможностью оценки степени готовности как производственных заданий в целом, так и каждого экземпляра жгута
Приложение “Орбита АРМ”
Приложение устанавливается на рабочие места в цеху и обеспечивает следующие возможности:
-
Получение и отображение для оператора очереди заданий, сформированной для данного рабочего места с учетом состава жгутов в производственном плане, их маршрутных карт и степени готовности
-
Авторизация оператора. В зависимости от настроек возможны варианты: выбор себя из списка, по считыванию штрих-кода карты личного доступа, по логину и паролю.
-
Получение инструкции к операции из маршрутной карты тех. процесса
-
Доступ к файлам, прикрепленным к изделию и к выполняемой операции
-
Фиксация времени начала и завершения выполнения оператором технологической операции
-
Предоставление для оператора доступа к подключенным модулям АРМ

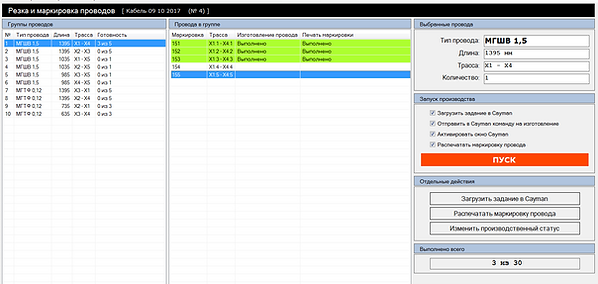

Модуль мерной резки и маркировки проводов
Модуль предоставляет специализированный интерфейс для управления процессом изготовления проводов и обеспечивает следующие возможности:
-
Отображение списка проводов жгута, автоматически формируемого на основании данных из технологической модели жгута с длинами, рассчитанными с учетом длины трассы, припусков на соединители и припусков на прокладку проводов
-
Отправка единичного либо группового задания на изготовление проводов в управляющее ПО машины мерной резки проводов и на изготовление маркировочных бирок в принтер технологической маркировки
-
Учет в системе готовности проводов и маркировочных бирок
-
Калибровка машины мерной резки. Калибровочный коэффициент, индивидуальный для каждого типа провода, полученный в результате процедуры калибровки машины мерной резки, используется для автоматической корректировки заданий на резку проводов
Модуль раскладки проводов
Модуль предоставляет специализированный интерфейс для поддержки процесса раскладки проводов и обеспечивает следующие возможности:
-
Отображение схемы раскладки жгута с адресами и наименованиями соединителей
-
Отображение пути прокладки провода на схеме раскладки жгута при считывании сканером штрих-кодов маркировочной бирки провода
-
Отображение таблиц подключений проводов
-
Учет разложенных проводов в системе
Модуль монтажа соединителей
Модуль предоставляет специализированный интерфейс для поддержки процесса монтажа соединителей и обеспечивает следующие возможности:
-
Отображение списка соединителей
-
Графическое отображение схемы выбранного соединителя
-
Выбор направления пайки - слева направо или справа налево
-
Разметка контактов на схеме соединителя - какие контакты подлежат пайке, какие уже распаяны, пайку какого контакта следует выполнять следующей
-
Отображение информации о проводах, которые следует припаять к контакту соединителя
-
Отображение дополнительного комментария, опционально задаваемого технологом на этапе технологической подготовки
-
Автоматизация процесса поиска искомых проводов посредством считывания маркировки проводов с помощью сканера штрих-кодов
-
Учет в системе распаянных контактов по каждому соединителю
Модуль интеграции с тестером Информтест (АФК 9110)
Модуль предоставляет специализированный интерфейс для формирования задания для кабельного тестера и обеспечивает следующие возможности:
-
Автоматическое формирование файла “Цепи ОК” для АФК 9110 на основании данных из технологической модели жгута
-
Интерфейс для настройки параметров коммутации объекта контроля с тестером
-
Формирование файла “Соединения с ОК” для АФК 9110 на основании данных из технологической модели жгута и заданных оператором настроек коммутации объекта контроля с тестером
Модуль интеграции с кабельным тестером Cirris (EasyWire)
Модуль предоставляет специализированный интерфейс для формирования задания для кабельного тестера и обеспечивает следующие возможности:
-
Интерфейс для настройки параметров коммутации соединителей жгута с тестером
-
Формирование тестировочной программы для EasyWire, управляющего ПО тестера Cirris, на основании данных из технологической модели жгута и заданных оператором настроек коммутации соединителей жгута с тестером
Модуль лентообмотки/оплетения
Модуль предоставляет специализированный интерфейс для поддержки процесса лентообмотки или оплетения жгута и обеспечивает следующие возможности:
-
Отображение списка операций лентообмотки/оплетения в порядке, заданном технологом
-
Отображение пути лентообмотки/оплетения на схеме раскладки жгута, указаний по направлению и длине заделки
-
Учет в системе готовности отдельных операций лентообмотки/оплетения
Интеграция с другими системами
Веб-служба сервера Орбита предоставляет HTTP API для обмена данными с системой, посредством которого с системой работают все клиентские приложения. Этот же API может быть использован для интеграции с системой Орбита со стороны других систем для получения данных из системы Орбита либо передачи данных в систему Орбита. API работает с форматами XML, JSON, SOAP.
Примеры возможных сценариев интеграции посредством данного способа:
-
Информационная система предприятия выгружает данные из системы Орбита для учета/контроля/мониторинга работы кабельного цеха
-
Информационная система предприятия автоматически синхронизирует справочники в системе Орбита со своими справочниками
-
Информационная система предприятия автоматически формирует производственный план в системе Орбита
В ходе проработки каждого проекта согласуем особые требования по интеграции с информационными системами предприятия в зависимости от их состава и задач.
